HSB線性導軌單元Beta100-D-SSS-M-2005維修保養方法及工作原理

HSB旗下的線性導軌單元Beta100-D-SSS-M-2005 是德國 HSB Automation 的重載高精度線性導軌單元，核心為滾珠絲杠驅動 + 雙導軌導向，將電機旋轉運動轉化為高精度直線運動。以下是其工作原理與維修保養方法：

公司新合作模式：

1. 提供歐洲郵箱，自行國外詢價；

2. 郵箱數量有限，先到先得。

優勢：

成單率更高，要折扣下單更方便自由。

一、工作原理

1. 核心結構（Beta100-D-SSS-M-2005）

a. 基座：

高強度鋁合金 / 鋼材，提供剛性支撐與安裝基準。

b. 導向系統：

雙列滾珠導軌 + 重載滑塊，4 點接觸結構，承受徑向、側向與傾覆力矩，保證高剛性與定位精度。

c. 傳動機構：

精密滾珠絲杠 + 螺母副（M-2005 為導程 5mm），將旋轉運動高效轉化為直線位移。

d. 驅動單元：

適配伺服 / 步進電機，可配行星減速器提升扭矩。

e. 輔助系統：

兩端限位開關、內置防塵密封、潤滑注油嘴、可選光柵尺 / 編碼器實現閉環控制。

2. 運動流程

a. 電機輸出旋轉動力，經聯軸器 / 減速器驅動滾珠絲杠旋轉。

b. 絲杠旋轉帶動螺母沿絲杠軸向做直線運動。

c. 螺母與滑塊剛性連接，拖動負載沿雙導軌做高精度直線往復運動。

d. 滑塊內滾珠在滾道循環滾動，實現低摩擦、高剛性、零間隙運動。

e. 限位 / 編碼器實時反饋位置，實現精準定位與行程保護。

二、維修保養方法（分日常 / 定期 / 深度）

1. 日常保養（每班 / 每日）

a. 運行檢查：

有無異響、卡頓、振動；觀察運行阻力是否均勻；檢查定位精度是否漂移。

b. 清潔防護：

用無塵布擦拭導軌 / 滑塊表面粉塵；檢查防塵片、刮屑板、端蓋密封是否完好、無破損脫落，防止鐵屑 / 粉塵進入滾道。

c. 潤滑檢查：

查看注油嘴有無滲漏，潤滑脂是否溢出、干結；輕載運行時阻力異常應立即補脂。

2. 定期保養（月度 / 季度 / 半年度）

月度（關鍵）

a. 復測安裝螺栓、預緊螺釘扭矩，按原廠值復緊（防松）。

b. 檢查導軌平行度、直線度，偏差超差需重新校準。

c. 潤滑：

輕載每 100 小時、重載 / 粉塵環境每 50 小時，通過注油嘴補充NLGI 2 號極壓鋰基潤滑脂（或原廠指定脂），注脂至舊脂從密封處擠出為止。

d. 檢查密封件老化、硬化情況，及時更換。

季度 / 半年度（深度）

a. 清潔：

停機斷電，拆下滑塊端蓋，用≤0.5MPa）** 吹凈滾道、滾珠、保持架；用工業酒精 / 專用清洗劑清潔舊脂與雜質。

b. 檢測：

放大鏡檢查滾道、滾珠有無劃痕、點蝕、剝落、凹坑；嚴重損傷需更換滑塊 / 導軌。

c. 潤滑：

重新加注足量新潤滑脂，確保滾道與滾珠充分潤滑。

d. 組裝與磨合：

裝回密封件與端蓋，手動 / 低速往復運行 5–10 次，使?jié)櫥鶆蚍植肌?/p>

e. 精度驗證：

測試定位精度、重復定位精度，不合格需重新調整預緊與安裝。

3. 年度大修

a. 全面拆解：

基座、導軌、滑塊、絲杠、螺母、密封件全部拆解清洗。

b. 關鍵檢測：

絲杠軸向間隙、徑向跳動；導軌直線度、平行度；滑塊預緊力；電機 / 聯軸器同軸度。

c. 更換易損件：

密封件、潤滑脂、磨損的滾珠 / 絲杠螺母；必要時更換導軌 / 滑塊總成。

d. 重新校準：

安裝精度、預緊力、平行度；做跑合測試與精度驗收。

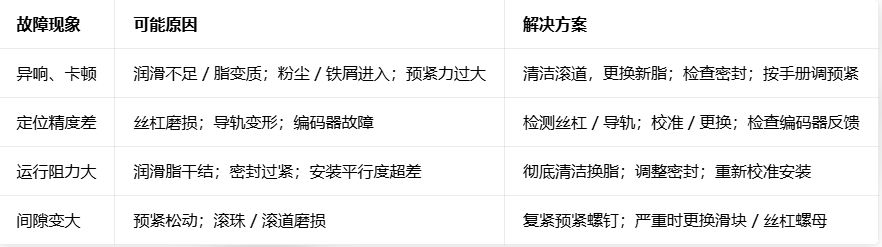

4. 常見故障與排除

HSB線性導軌單元Beta100-D-SSS-M-2005維修保養方法及工作原理

三、關鍵注意事項

a. 潤滑：

必須使用原廠指定潤滑脂，不同品牌 / 型號不可混用；避免過度潤滑（易積塵）。

b. 預緊：

按手冊設定預緊力，過緊加劇磨損、過松導致間隙與振動。

c. 環境：

保持工作區清潔干燥；潮濕 / 腐蝕環境需選抗水 / 抗腐蝕潤滑脂并增加防護。

d. 安全：

保養前必須斷電、釋放負載、鎖定行程，防止意外移動。

HSB AUTOMATION 驅動器ORS/OSS系列

  ORS/OSS 版本中還提供不帶驅動器的所有尺寸，例如 B.并聯運行。

HSB AUTOMATION 滾柱導軌90-ZRS系列

尺寸 90 緊湊型線性單元，帶旋轉齒形帶驅動器和 HSB 滾柱導軌：

　　*大速度：v = 5 m/s

　　*大加速度：a = 30 m/s?

　　*大導向負載：FZ = 1000N

　　*大進給力：FX = 800N

　　鋁型材 90 x 40 mm，帶有 6 個用于防銹導帶的凹槽

　　12 個 HSB 滾柱 LR 19/20，額定動載荷 C dyn = 1830 N，額定靜載荷 C stat = 790 N

　　齒形帶 32AT5-E，20 齒同步帶輪 = 100 毫米/轉

　　可帶或不帶遮蔽膠帶

　　2 個標準滑架長度為 160 毫米或 240 毫米，也可提供特殊長度

HSB AUTOMATION 線性單元90-ZSS系列

尺寸90門式直線單元，帶旋轉齒形帶傳動和滾珠導軌系統：

*大速度:v= 5 m/s

*大加速度：a=60m/s?

*大導向負載：FZ =3000N

*大進給力:FX= 2300牛

鋁型材92x70mm，帶2個尺寸15的螺紋滾珠導軌和4個標準滾珠導軌托架

齒形帶32AT10，同步帶輪21齒=210毫米/轉

2個標準滑架長度為200毫米或350毫米，也可提供特殊長度

HSB AUTOMATION 線性單元15-B系列

帶滾珠絲杠驅動和滾珠導軌系統的尺寸 15 線性工作臺：

　　*大速度：v = 2.5 m/s

　　*大加速度：a = 20 m/s?

　　*大導向負載：F Z = 20000 牛頓

　　*大進給力：FX = 4000N

　　155 mm 鋁制底板，帶 2 個尺寸 15 的螺紋滾珠導軌和 4 個標準滾珠導軌托架

　　滾珠絲杠直徑 20 mm，螺距可能為 5、10、20 和 50 mm

　　帶波紋管蓋

　　2 個標準滑架長度為 150 毫米或 220 毫米，也可提供特殊長度

HSB AUTOMATION 門式線性單元120-ARH系列

HSB-sigma120*ARH

尺寸為120的門式直線單元作為垂直單元，配有直立式Omega齒形帶驅動器、從動滑架和外部HSB

滾柱導軌：

*大速度：v=8 m/s

*大加速度：a=60 m/s2

*大導向負載：Fz=3000牛

*大進給力：FX = 3200牛

·鋁型材120x100mm，帶有6個用于不銹鋼導帶的凹槽

·16個HSB滾子LR 28，動負載能力dyn=3200N，靜負載能力tat=1300N

●同步帶40AT10-E，24齒同步帶輪=240毫米/轉

·1個標準滑軌長度為370mm，也可提供特殊長度
